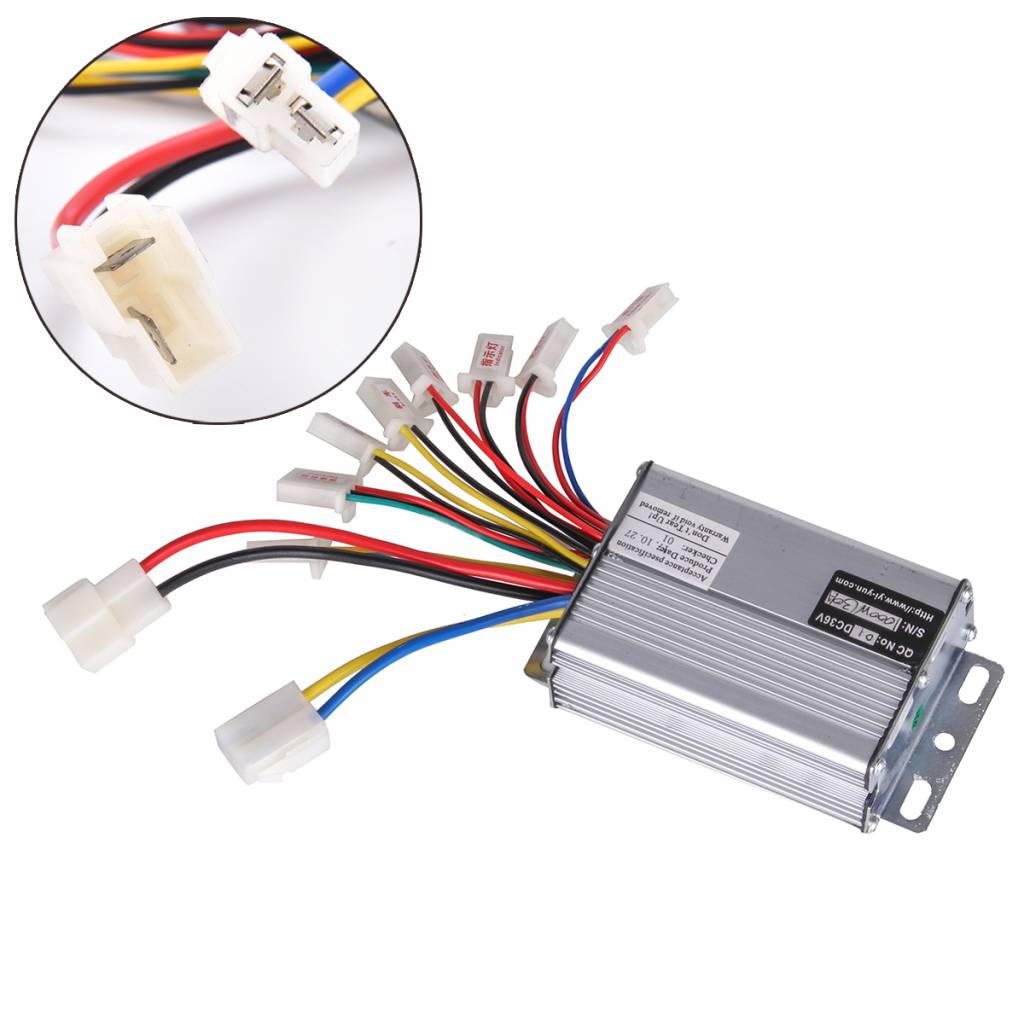

MXS Works Steuergerät - Controller 1000W 36V

Für 36 V, 1000 W, bürstenloser Elektromotor / Engine.

Spannung: 36 V.
Nennleistung: 1000 W
Passend für: Motor mit 700 - 1000 W.

Verdrahtungsanleitung des Controllers
Damit der Motor mindestens zuerst an die ersten vier Anschlüsse angeschlossen ist, ist der erste Controller in den zwei dickeren blauen und weißen Leitungen, die mit dem Motor verbunden sind, bei der die blaue Linie des roten Motors die weiße Linie an der schwarzen Leitung des Motors. Angefolgt von dem Controller der beiden roten und schwarzen Linien, die mit der Batterie verbunden sind, die rote Linie dann die Kathode der Batterie, die schwarze Linie mit dem Negativ. Der dritte wurde erneut mit der Geschwindigkeitsregelung an die Gelenke verbunden (Drehzahlregler dreht sich um drei Zeilen zu haben, stellen Sie sicher, dass die rote Linie auf der roten Linie, die schwarze Linie in der Phase der schwarzen Linie). Einmal wieder mit dem elektrischen Schloss verbunden, öffnen Sie die Türschlösser und drehen Sie den Motor.

Verkabelungsdiagramm

①Rot und Blau (kleines Kabel): Schlüsselschalter (Zündsperre): Wenn kein Schalter vorhanden ist, verbinden Sie den roten mit dem Blau.
② Rot und Schwarz (kleines Kabel): Ladeanschluss, Rot A +, Schwarz A -
③Rot und Schwarz (kleines Kabel): Anzeige
④Rot und Schwarz (kleines Kabel): Bremslicht
⑤⑤ Gelb und Schwarz (kleines Kabel): Bremshebel vorne / hinten am Bremshebel.
❶ Rot, Schwarz und Grün (kleines Kabel): Geschwindigkeitsregler, Beschleunigung 1-5 V. Rot: + 5 V, Schwarz: -, Grün: Signal.
Grün und Gelb (kleines Kabel): Schalter für Sportmodell.
Rot und Schwarz (dickes Kabel): Batterie, Rot: +, Schwarz: -
Blau und Gelb (dickes Kabel): Motor, Blau: +, Gelb: -

Hinweise:
1. Es gibt 2 Arten von Batterieanschluss und Motor für diesen Controller. Nicht kompatibel Dieses Angebot ist mit weißem Stecker wie abgebildet.

Lieferumfang:
1 x Bürstenmotorsteuerung.
